MC3T3-E1成骨诱导：高效分化与关键指标速览

一、试剂组成（CSP080货号KIT，200mL）

小鼠MC3T3-E1 成骨诱导分化培养基
货号：CSP080

成品诱导液开瓶后4℃保存，尽量1个月内用完；每次换液前取所需体积37℃预热15–20min，避免冷液直接加造成温度冲击。剩余液体放回4℃，避免反复预温–回冷循环超过3–4次。

二、实验前准备

1.细胞：MC3T3-E1subclone 14或MC3T3-E1。

（注：推荐使用MC3T3-E1subclone 14成骨效率最高）

2.细胞代次：建议用3–8代，活率>90%，状态饱满、无支原体。

3.明胶包被

（1）按孔底面积0.1mL/cm²计算的0.1%明胶溶液，倾斜以确保均匀覆盖，37℃孵育1-2小时，或者4℃过夜；

（2）在加入培养基和细胞之前，在无菌环境中抽吸明胶溶液，并用PBS溶液涮洗一到两次，吸干残留PBS，避免稀释包被，接种细胞，包被完成后，若暂不接种，需密封孔板边缘防止明胶溶液挥发干涸。

4.分组设计建议设3组

（1）空白对照：MC3T3-E1subclone 14/MC3T3-E1细胞完全培养基养21 day；

（2）成骨诱导组：CSP080诱导液养21 day；

（3）给药/干预组：诱导液+药物，每换液同步补加。

三、细胞铺板与诱导流程

1.铺板：消化计数，用完全培养基调密度1.5×10⁶cells/mL；6孔板每孔2mL即3×10⁵cells/孔。37℃、5%CO₂常规培养，待细胞汇合80–90%再开始诱导，若给药组药物本身有影响增殖的可能，可降到2×10⁵cells/孔留出空间；

2.开始诱导：吸弃完全培养基，PBS轻洗1次；沿孔壁缓慢加入CSP080诱导液，每孔2mL（大部分放4℃保存，用前取一部分37℃预热）对照组换等量完全培养基，标记Day 0；

3.换液：每2天换一次新鲜诱导，细胞量大时培养液偏黄属正常现象，不要因此改成每天换——频繁晃板是后期结节脱落的主因之一，换液时枪头贴壁、别直冲孔底；21day后期结节脆弱。

4.全程诱导21day（7day/14day/21day分别取样检测）

四、成骨分化检测节点

分子标志物参考：

早期：Runx2、ALP

中期：Osterix(OSX)、COL1A1

晚期：OCN（骨钙素）、BSP、OPN

时间窗：为什么21Day是个拐点，7Day要做一次ALP？

7Day：ALP峰值，是判断"成骨程序有没有启动"的最早节点，如果在第7天ALP染色阴性或活性定量极低，说明“三因子”（地塞米松+抗坏血酸+β-甘油磷酸）未能有效激活细胞内通路。此时细胞尚未大量分泌基质，补救成本最低，及时止损排查问题！止损：切勿抱有侥幸心理继续养到21天。ALP不启动，21天绝无矿化！

14Day：4天左右，肉眼可见孔板底部出现针尖状、半透明的反光小点，这是最早的矿化结节。一旦镜下确认结节出现，换液操作必须改为“贴壁慢加、严禁吹打”，防止物理性吹脱结节。这也是为什么我们在SOP中规定“14天后半量换液”的理论依据。
21Day：茜素红/vonKossa看矿化结节，第21天标志着细胞进入矿化结节成熟期。在前两周，细胞大量合成I型胶原（Col1a1）并形成矿化结节雏形。从第14天起，钙盐（主要是羟基磷灰石）开始在结节中心沉积，虽然MC3T3不易成脂，但超期培养会导致细胞大面积死亡、脱壁，残留的细胞可能呈现萎缩或异常形态，干扰对成骨效果的判读。

五、常见失败原因与规避

六、为什么MC3T3-E1subclone 14的成骨效率会比或MC3T3-E1高？

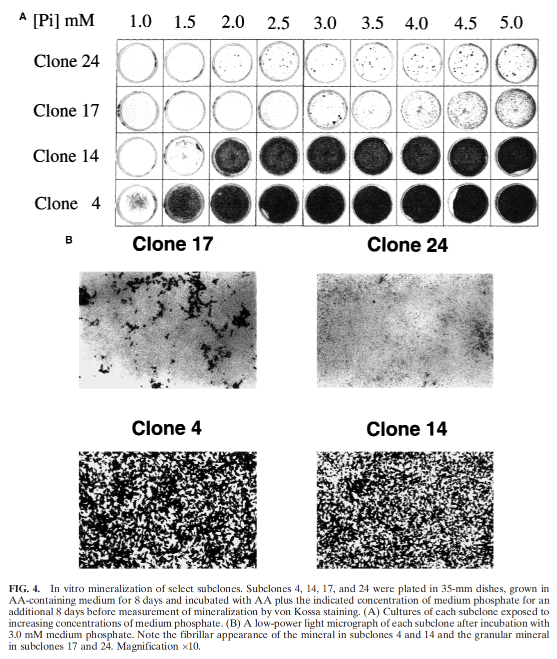

MC3T3-E1来自新生C57BL/6小鼠颅顶前成骨细胞，Kodama 1981（Kodama H, et al. Jpn J Oral Biol1981, 来自C57BL/6新生颅顶骨），内部本来就混着前体、低分化、高分化各种状态。Wang 等（Franceschi 组）1999 年在 JBMR 上报道用有限稀释法做单细胞克隆，再从这些克隆里按“抗坏血酸 + 3-4 mM 无机磷条件下矿化能力”高低挑选出：subclone 4（CRL-2593）、subclone 14（CRL-2594）和低分化组：subclone 24（CRL-2595）、subclone 30（CRL-2596）。

参考文献

[1] Choi, E. M., & Kim, Y. H. (2008). Astragalin promotes osteoblastic differentiation in MC3T3-E1 cells and bone formation in vivo. Phytotherapy Research, 22(10), 1348–1354.

[2] Kurata, K., et al. (2013). Effects of continuous passaging on mineralization of MC3T3-E1 cells with improved osteogenic culture protocol. In Vitro Cellular & Developmental Biology – Animal, 49(9), 744–752.

[3]Horiuchi, K., et al. (2001). Effect of serial passage on gene expression in MC3T3-E1 preosteoblastic cells: a microarray study. Biochemical and Biophysical Research Communications, 281(4), 1120–1126.

[4] Peterson, W. J., Tachiki, K. H., & Yamaguchi, D. T. (2004). Serial passage of MC3T3-E1 cells down-regulates proliferation during osteogenesis in vitro. Cell Proliferation, 37(5), 325–336.
